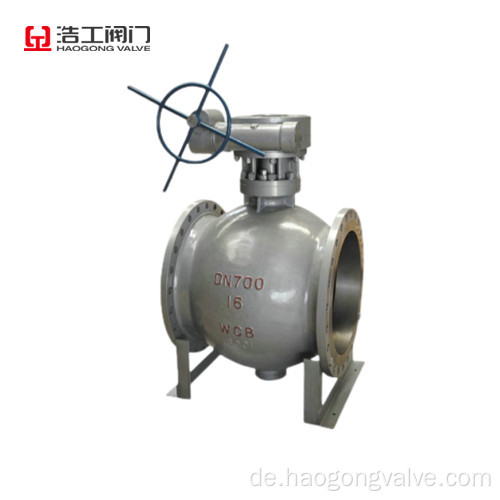

Exzentrische Halbkugelventil ANSI/API/DIN

1. Das exzentrische Halbkugelventil besteht aus den Hauptkomponenten wie Ventilkörper, exzentrischer Achse, Ventilabdeckung, Kugelkrone, Wellenabdeckung, Ventilsitz und anderen Komponenten. Das Ventil wird von einer exzentrischen Achse um 90 ° geöffnet und geschlossen, die eine Rolle beim Abschneiden des Mediums spielt.
2. Die exzentrische Halbkugelventile stellt sicher, dass während des Eröffnungs- oder Schließprozesses des Ventils der Ventilsitz und die Kugelkrone sich nicht gegenseitig reiben. Das exzentrische Hemisphere -Ventil verwendet eine exzentrische Kurbelwelle, so dass die Mittellinie der Kugelkrone und die Mittellinie des Ventils, die vor einer Verzerrung abfließt. Wenn das Ventil eingeschaltet ist, dreht die Kurbelwelle einen kleinen Winkel und die Kugelkrone verlässt den Ventilsitz, die Kugelkrone und der Ventilsitz wird nicht mehr freigelegt. Andernfalls sind während des Schlussvorgangs die Ballkrone und der Ventilsitz nur dann, wenn das Ventil geschlossen ist. berühren.
3. Das Elektrik -Halbball -Ventil nimmt die obere Struktur an. Während des Wartungsprozesses müssen sie nicht aus der Pipeline entfernen. Entfernen Sie einfach die Schraube an der Ventilabdeckung und entfernen Sie die Ventilabdeckung, um die exzentrische Achse zu entfernen. Dies stellt sicher, dass das Ventil online online sein kann. Reparatur.
4. Das exzentrische Halbkugelventil sollte sicherstellen, dass der Durchflusskanal beim Einschalten vollständig nicht blockiert ist und der Wasserkopfverlust während der Laufzeit gering ist. Die Sphäre nimmt einen halbkreisförmigen Kanal an, der eine gute Zirkulationsleistung und eine lineare regulatorische Leistung aufweist, und Verunreinigungen werden sich nicht im Hohlraum des Ventilkörpers abschließen.
5. Das exzentrische Halbkugelventil sollte eine ausreichende Stärke haben. Die exzentrische Kurbelwelle nimmt eine feste Kugelstruktur an. Es gibt keine Vibration mit hoher Stromgeschwindigkeit. Der Shell-Test wird gemäß dem National Standard GB13927-1992 durchgeführt.
6. Das exzentrische Halbkugelventil darf keine externen Lecks aufweisen. Am Ende der oberen und unteren Achse ist die Versiegelung von mindestens 2 o -fälliger Dichtung.
7. Das exzentrische Halbkugelventil hat die Schneidfunktion. Wenn es geschlossen ist, können die Trümmer (Zweige, Textilbeutel usw.) im Medium abgeschnitten werden, um sicherzustellen, dass das Ventil normal geöffnet und geschlossen ist.
