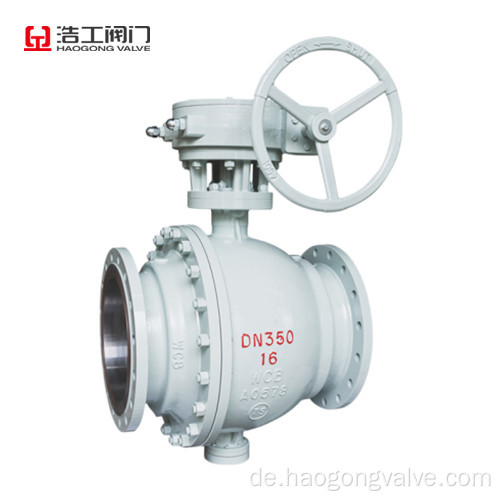

Trunnion montiertes Ballventil DN350 PN16 WCB

Trunnion Mounted Ball Valv ist eine neue Generation von Hochleistungs -Kugelventilen. Es ist für langfristige Pipelines und allgemeine Industriepipelines geeignet. Seine Stärke, Sicherheit und harte Umwelt werden speziell während des Designs berücksichtigt. Es ist für verschiedene korrosive und nicht korrosive Medienessenz geeignet im Vergleich zum schwimmenden Ballventil beim Arbeit der Ventilsitz. Daher trägt der Ventilsitz nicht zu viel Druck. Das Drehmoment ist klein, der Ventilsitz ist deformiert, die Versiegelungsleistung ist stabil und die Lebensdauer ist lang. Es ist für Anlässe auf hohem Druck und großen Kaliber geeignet. Fortgeschrittene Sitzkomponenten vor dem Ventil haben selbstfestige Eigenschaften und realisieren die vorgelagerte Versiegelung. In jedem Ventil befinden sich zwei Ventilsitze, und jede Richtung kann versiegelt werden, sodass die Installation keine Durchflussgrenze aufweist, die zwei Wege besteht. Dieses Ventil ist im Allgemeinen horizontal installiert

Der Vorteil des Flansch -Trunnion -Kugelventils

1. Rettungsvolumener Betrieb: Die Kugel wird durch das obere und untere Lager gestützt, um die Reibung zu verringern und übermäßiges Drehmoment zu beseitigen, das durch die enorme Versiegelungsbelastung verursacht wird, die durch den Einfuhrdruck gebildet wird, um die Bildung der Kugel und die Versiegelungssitze zu fördern.
2. Die Versiegelungsleistung ist zuverlässig: PTFE -Monomermaterial Dichtungsring ist in Edelstahlventilsitzen eingebettet. Das Ende des Metallventilsitzes hat eine Feder, um sicherzustellen, dass der Dichtungsring ausreicht. Das Ventil sorgt weiterhin für eine gute Versiegelungsleistung.
3. Brandschutzstruktur: Um das Auftreten eines Tetrafluorethylen -Dichtungsrings aufgrund des Auftretens plötzlicher Wärme oder Feuer zu verhindern Kugel und Ventilsitz. Unter der Wirkung der Federkraft wird der Versiegelungsring des Ventilsitzes schnell in die Kugel gedrückt, um ein Metall- und Metalldicht bis zu einem gewissen Grad an Versiegelungseffekt zu bilden. Der Feuerwiderstandstest entspricht den Anforderungen von APL6FA- und APL607 -Standards.
4. Automatische Druckerkrankungsfunktion: Wenn die stagnante Medium -Stagnation im Ventil ungewöhnlich mehr als die Prä -For -Kraft der Feder erhöht, wird der Ventilhalter zurückgezogen und von der Kugel getrennt, um den Effekt der automatischen Druckerkrankung zu erreichen.
5. Expedition des Röhrchens: Die Ausscheidungslöcher werden am oberen und unteren Ventilkörper auf und ab eingerichtet. Sie können überprüfen, ob der Ventilsitz durchgesickert ist. Wenn das Ventil in voller oder vollständiger Ebene ist, kann die Spannung des mittleren Hohlraums entfernt und die Füllung direkt ersetzt werden. Die Mittelhöhle kann entlassen werden; Damit die Verschmutzung des Mediums am Ventil nicht reduziert wird.
