Electric Trunnion montiert 2 -pc -Ballventil WCB

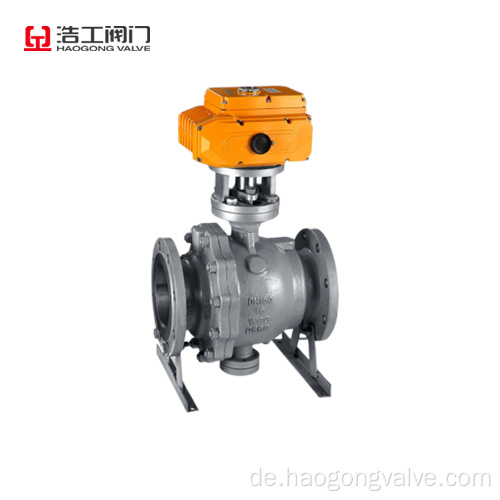

2 -pc -Kugelventil mit elektrischem Trunnion montiert

Das Ventil und der Aktuator sind direkt angeschlossen. Der elektrische Aktuator ist mit einem eingebauten Servosystem ausgestattet. Es ist kein zusätzlicher Servoverstärker erforderlich. Der Betrieb kann durch Eingabe von 4-20-mA-Signal und 220 VAC-Stromversorgung gesteuert werden. Das Versorgungsmodell hat die Vorteile einfacher Verbindung, kompakter Struktur, kleiner Größe, leichtem Gewicht, kleiner Widerstand, stabiler und zuverlässiger Wirkung usw. Der Aktuator kann mit elektronischen elektrischen Aktuatoren wie Unic, PSQ, HQ, DHL oder Pneumatic Piston ausgestattet werden Aktuatoren wie GTX, AL gemäß den Benutzeranforderungen.

Führen Sie die Standardbearbeitung und -übertragung aus
1. Design und Herstellung: GB12237-89, API608, API 6D, JPI 7S-48, BS5351, DIN3357.
2. Flanschgröße: JB/T74 ～ 90 (JB74 ～ 90), GB9112 ～ 9131, HGJ44 ～ 76, SH3406, ANSI B16.5, JIS B2212 ～ 2214, NF E29-211, DIN2543.
3. Strukturlänge: GB12221-89, ANSI B16.10, JIS B2002, NF E29-305, DIN3202.
4. Haupttest: JB/T 9092, API 598.
Struktur und Zweckbearbeitung und Rundfunk
2 -pc -Kugelventil mit elektrischem Trunnion, auch bekannt als Mess- und Montage -Split -Kugel -Ventil und ändern Sie die Strömungsrichtung des Mediums auf der Pipeline. Seine Drehstruktur sorgt für eine genaue Ballposition. Der Standard -Ventilsitz nimmt die Federstruktur an, um die Ventilabdeckung zum Ball zu schieben und eine gute Leistung mit niedriger Druckverdichtung zu gewährleisten. Die vorderen und hinteren Ventilsitze des Kugelventils können versiegelt werden, was die sogenannte Zwei-Wege-Versiegelungsfunktion ist. Mit dem eingebauten Abflussventil kann die mittlere Kammer des Ventilkörpers nach außen entlassen werden. Die Pivot -Welle nimmt Anti -Blohr -Out -Schutzstruktur, Lagerkoeffizienten mit niedrigem Reibungskoeffizienten usw. an. Das Versorgungsmodell hat die Vorteile einer hervorragenden Leistung, hoher Zuverlässigkeit, breiter Nutzung, angemessener Preis usw.
Das 2-pc-Ballventil mit dem 2-pc-kugelförmigen Trunnion gilt für Chemikalie, Erdöl, Erdgas, Metallurgie und andere Branchen sowie für Erdgasübertragungspipelien mit Langstrecken mit Wasserstoffsulfidmedium, vielen Verunreinigungen und schwerwiegenden Korrosion.
