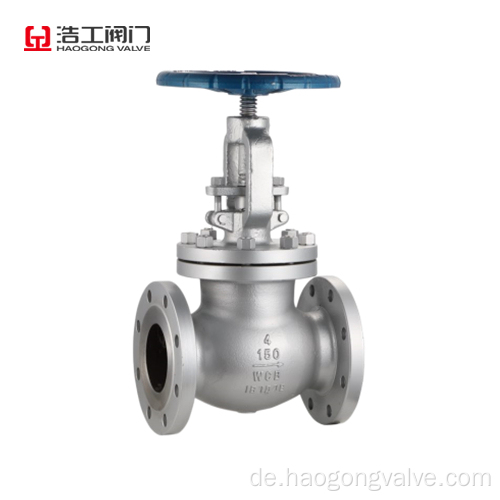

API Globe Ventil Flansch Typ Gussstahl

Das Arbeitsprinzip des API -Globusventils und des nationalen Standard -Globe -Ventils ist ähnlich, die Struktur wird jedoch unterschiedlich sein. In ähnlicher Weise ist auch die Verwendung von Rohstoffen unterschiedlich. Es sollte gesagt werden, dass das American Standard Globe Ventil in internationalen Projekten häufiger eingesetzt wird und ein allgemeiner und exzellenter internationaler Standard ist.

Wenn Globe Das Ventil ist geschlossen, Druck muss auf die Ventilscheibe ausgeübt werden, um die Versiegelungsfläche zum Lösen zu zwingen. Wenn das Medium Ventil sechs von unterhalb der Ventilscheibe eingeht, ist der Widerstand , den die Betriebskraft überwinden muss, die Reibungskraft zwischen dem Ventilstamm und dem Packung und dem durch den Druck des Medium erzeugten Schubs. Die Kraft zum Schließen des Ventils ist größer als die Kraft, um das Ventil zu öffnen, so In den letzten Jahren wurde seit der Entstehung von Selbstversiegelventilen die mittlere Strömungsrichtung des Flanschkugelventils von der Oberseite der Ventilscheibe in den Ventilhohlraum geändert. Zu diesem Zeitpunkt ist unter der Wirkung des mittleren Drucks die Kraft zum Schließen des Ventils klein, während die Kraft zum Öffnen des Ventils groß ist. Der Durchmesser des Stabes kann entsprechend reduziert werden. Gleichzeitig ist diese Form von VA LVE unter der Wirkung des Mediums ebenfalls enger. Das Ventil meines Landes "drei Chemikalien" einmal festgelegt, dass die Flussrichtung des Globusventils von oben nach unten sein sollte.

Wenn das Globusventil geöffnet wird, ist die Durchflussrate das Maximum erreicht, wenn die Öffnungshöhe der Ventilscheibe 25% bis 30% des Nenndurchmessers beträgt, was darauf hinweist, dass das Ventil die vollständig geöffnete Position erreicht hat. Daher sollte die vollständig geöffnete Position des Globusventils durch den Hub der Ventilscheibe bestimmt werden. Diese Art von Ventil sollte im Allgemeinen horizontal in der Pipeline installiert werden

Das amerikanische Standard -Globe -Ventil kann das Medium nur in eine Richtung fließen und ist während der Installation richtungsfähig. Die strukturelle Länge des amerikanischen Standard-Globe-Ventils ist länger als die des Gentürventils, und gleichzeitig ist der Flüssigkeitswiderstand groß, und die Versiegelungszuverlässigkeit ist während des langfristigen Betriebs nicht sehr stark.

Der Vorteil des amerikanischen Standard-Globe-Ventils besteht darin, dass beim Öffnen und Schließen die Reibung zwischen der Scheibe und der Dichtfläche des Ventilkörpers kleiner ist als der des Gententorventils, sodass es sehr abgenutzt ist. In der Öffnungshöhe ist es im Allgemeinen 1/4 des Durchmessers des Ventilsitzpassens, so dass es viel kleiner ist als das Gateventil. Normalerweise befindet sich nur eine Versiegelungsfläche am Ventilkörper und die Ventilscheibe. Im Herstellungsprozess ist die Leistung besser und die Wartung sehr bequem.

Das Arbeitsprinzip des amerikanischen Standard -Globe -Ventils, der Verwendung und Wartung

1. Globusventile sollten auf den Rohrleitungen und Geräten mit hoher Temperatur und Hochdruckmedien ausgewählt werden. Wie Kernkraftwerke, Petrochemikalien, Wärmekraftwerke, hohe Temperatur und Hochdruckpipelines von Industriesystemen.

2. Auf der Pipeline, wo der Konvektionswiderstand erforderlich ist. Das heißt, wo der Druckverlust nicht berücksichtigt wird.

3. Instrumentenventile, Abtastventile, Nadelventile, Gesprächsmessventile usw. können für kleine Ventile ausgewählt werden.

4. Durchflussanpassung und Druckeinstellung, die Anforderungen an die Einstellgenauigkeit sind jedoch nicht sehr hoch, und der Durchmesser der Rohrleitung ist relativ gering. Sie sollten beispielsweise auf Rohrleitungen mit einem Nenndurchmesser von ≤ 50 mm ausgewählt werden.

5. Kleine Düngemittel und große Düngemittel in der synthetischen industriellen Produktion sollten Hochdruckwinkel -Globus -Ventil oder Hochdruckwinkel -Globusventil mit Nenndruck PN160 Nenndruck 16 MPa oder PN320 Nenndruck 32 MPa wählen.

6. In der Dessiliconization Workshop und der Pipelines, die zum Abschluss des Alumina-Bayer-Prozesses anfällig sind, ist es einfach, das Direktstrom-Stoppventil und das Direktstrom-Stoppventil mit getrenntem Ventilkörper auszuwählen, der Ventilsitz kann entfernt werden und Das zementierte Carbid -Dichtungspaar.
