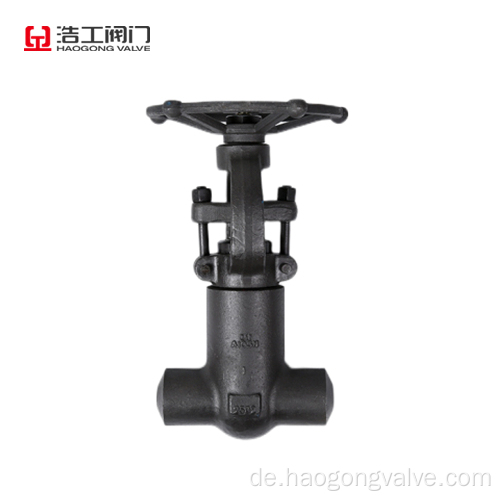

Druckdichtung Gate Ventil geschmiedetes Stahlkolbenschweißen

Das Arbeitsprinzip des Druckdichtungen -Ventils geschmiedetes Stahl dient hauptsächlich für das Versiegelungsprinzip der Keilverdichtungsfläche unter Druck. Je größer der Druck ist, desto besser ist der Versiegelungseffekt. Natürlich sollte der Druck im Lagerbereich der Siegel liegen. Obwohl das Versiegelungsprinzip ungefähr ähnlich ist, haben die Materialien für Versiegelungsstruktur und Versiegelungselemente unterschiedliche Änderungen, um sich an verschiedene Arbeitsbedingungen und unterschiedliche Vorspannungsanforderungen anzupassen (die Vorspannung wird normalerweise durch die Bolzenstruktur angewendet und kann eingestellt werden).

Die Selbstdichtungsstruktur wird häufig in der oberen Versiegelung von Druckdichtungsventil -Ventil -Stahl verwendet, hauptsächlich in den Arbeitsbedingungen über 900 Pfund

Ziehen Sie vor dem Druckanstieg der Selbstverspannungsdichtung des Ventils die Schrauben fest, um die Motorhaube zu erhöhen, so dass der anfängliche Dichtungszustand - der vorgespannte spezifische Druck auf der Dichtfläche - zwischen der Motorhaube und der Keildichtung gebildet wird wie zwischen dem Ventilkörper und der Keildichtung. Wenn der mittlere Druck steigt, steigt der dichtspezifische Druck zwischen Motorhaube und Keildichtung sowie zwischen dem Ventilkörper und der Keildichtung allmählich mit dem Druckerhöhung. Bei der Selbstverschärfung ist der funktionierende Dichtungsdruck auf der Dichtfläche aus zwei Teilen bestehen: Der einen ist der spezifische Druck mit der engen Dichtung und der andere der spezifische Druck, der durch den mittleren Druck gebildet wird. Es sollte betont werden, dass der mittlere Druck in der Selbstverschärfungsigel immer den spezifischen Druck der Vorbeziehungsdichtung erhöht und die Dichtungsleistung erhöht. Je höher der mittlere Druck ist, desto größer ist der spezifische Druck der Arbeitsdichtung und desto besser die Dichtungsleistung. Nach diesem Merkmal wird als Hochdruckversiegelungstechnologie die Selbstverschärfung häufig für hohe Temperatur- und Hochdruck -Ventile mit großem Durchmesser verwendet.

Selbstverspannungsdichtung kann in axiale Selbstverspannungsdichtungen und radiale Selbstverspannungsdichtungen gemäß der Richtung der Kraft unterteilt werden, die durch den mittleren Druck auf der Dichtung ausgeübt wird.

Zu den axialen Selbstanziehendichtungen gehören Keildichtung Kombinationsversiegelung (Holzdichtung) Keildichtung, flache Dichtung Selbstverzögerungsdichtung, C-Ringdicht und O-Ring-Dichtung.
Radiale Selbstverspannungsdichtung:; Doppelkegeldichtung, B-Ring-Dichtung, dreieckige Dichtungsdichtung, achteckige Dichtung (ovale Dichtung) Dichtung und Linsendichtsdichtung.
