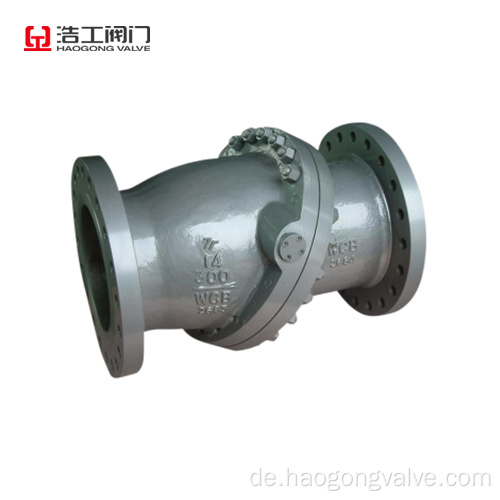

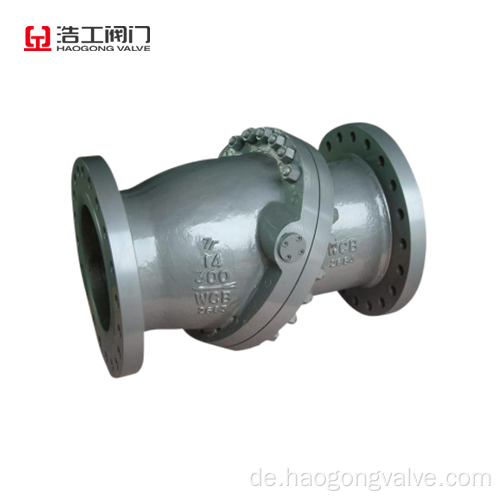

API -Titling -Scheibenprüfung Ventil Gussstahl 150lb

Das Titling -Scheibenprüfventil hat einen Netzverschluss. Die Ventilscheibe dreht sich um die Kipphebelarmachse und wird von der Sitzfläche aus versetzt. Wenn die Scheibe abgesenkt und in der Nähe des Sitzes abgesenkt wird, hebt die Scheibe beim Öffnen vom Sitz aus. Da sich der Schwerpunkt der gesamten Scheibe nur zwischen den vollständig geöffneten und vollständig geschlossenen Positionen bewegt, ist der Hub sehr kurz, sodass das Prüfungsventil der SCHWASH -Platte schnell schließt.

Die Dichtfläche des Ventilsitzes dieses Produkts ist Teil des geneigten Kegels. Die zwischen dem Ventilsitz und der Ventilscheibe gebildete Versiegelungslinie ist eine ungefähre elliptische Kurve, und der eingeschlossene Winkel zwischen der Kurvenebene und der Mittellinie des Ventilströmungskanals beträgt 60 Grad. Es wird eine eckige Exzentrizität zwischen der Langachse -Zentrum der ungefähren elliptischen Versiegelungslinie und der Kegelachse gebildet, nämlich: Es wird ein zweiter exzentrischer Winkel zwischen der Achse des Kegels gebildet des Fließkanals des Ventilkörpers, der 15 ° bis 20 ° ist. An der exzentrischen Position der Kegelachse ist die Ebene der Versiegelungslinie exzentrisch.
Was sind die Vorteile und Eigenschaften des Titling -Scheibenprüfventils?
1. Doppelte exzentrische Ventilscheibe, wenn die Ventilakne und die Versiegelungsfläche allmählich kontaktiert werden, um keinen Einfluss und einen gerissenen Betrieb zu erzielen.
2. Mikro-elastischer Metallventilsitz, gute Versiegelungsleistung; Zylindrisches Ventilkörperdesign, axiale Strömung - Eliminierung der Ablagerungsansammlungsfläche und zunehmender Kapazität.
3. Schmetterlingsventil -Disc -Design, schneller und empfindlicher Schalter, langes Lebensdauer; sich verjüngende Versiegelungsoberfläche Selbstzentren. Geeignet für vertikale Rohre, bei denen das Medium unterer ist.
4. Die Struktur der SCHWASH -Platten macht den Flusskanal optimiert, der Durchflusswiderstand ist gering und der energiesparende Effekt ist gut.
5. Kann mit externen Betreibern, Fitnessstangen und Grenzschaltern ausgestattet werden. Integrierter Aufzugsgriff, bequemere Wartung.
6. Austauschbarer Sitzring - Das Material ist besser geeignet, die Sitzfläche leichter zu reparieren, und die Zwei -Wege -Dichtung mit dem elastischen oberen Sitz schließt dicht.
7. Nicht -Impact -Design - Das Design des Hydraulikventils ermöglicht den schnellen Betrieb ohne Federbrüche.
8. Der einstellbare Ventilkörper kann gestoppt werden, um einen vollen Schlaganfall und einen positiven Verschluss zu erreichen, ohne das Anti-Wear-Material zu beschädigen. Der Scharnierstift kann für lange Zeit verwendet werden.
9. Der gesamte Sitz, der Stift und die Scheibe des Prüfungsventils des SCHWASH -Plattens können installiert und getestet werden, bevor Sie an der Ventilkörper geschweißt werden, um Dichtungslecks zu beseitigen. Einfach zu bedienen und online zu warten. Der Rotationsmitte -Stift befindet sich in der Nähe des Schwerpunkts, es gibt kein Gleiten zwischen dem Scheibenversiegelungskegel und dem Ventilsitz, und das Phänomen des Wasserhammers ist stark reduziert.
