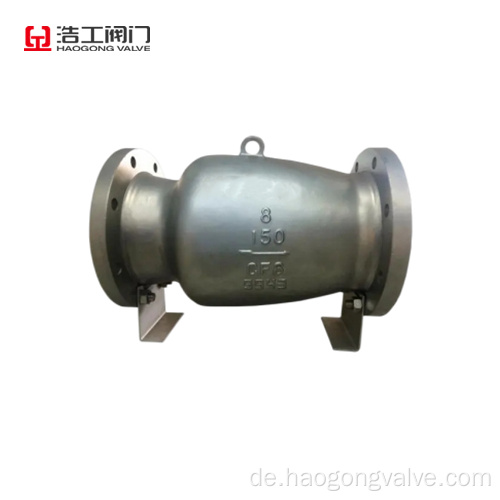

Axialströmungsprüfventil 150 lb

Das Arbeitsprinzip des axialen Strömungsprüfventils
Das Öffnen und Schließen der Ventilscheibe wird durch die Druckdifferenz zwischen dem Einlassende und dem Auslassende des Ventils bestimmt. Wenn der Druck am Einlassende größer ist als die Summe des Drucks am Auslassende und der Federkraft, öffnet sich die Ventilklappe. Solange es eine Druckdifferenz gibt, ist die Ventilklappe immer offen, aber der Grad der Öffnung wird durch die Druckdifferenz bestimmt. Wenn die Summe des Drucks am Auslassende und die elastische Kraft der Feder größer als der Druck am Einlassende ist, ist die Ventilklappe geschlossen und bleibt geschlossen. Da sich das Öffnen und Schließen der Ventilscheibe in einem System mit dynamischen Kraftbilanz befindet, läuft das Ventil reibungslos, ohne Rauschen, und das Phänomen des Wasserhammers wird stark reduziert.
Wenn der Flüssigkeitsflussdruck das Ventil bei einer großen Öffnung nicht unterstützen und eine stabile Öffnungsposition aufrechterhalten, können die Ventilscheibe und verwandte bewegliche Teile in einem Zustand der kontinuierlichen Schwingung liegen. Um vorzeitige Verschleiß, Rauschen oder Vibrationen beweglicher Teile zu vermeiden, wird die Größe des Scheckventils gemäß dem Flüssigkeitszustand ausgewählt.
Die Scheibe des axialen Flussprüfventils ist leicht an Gewicht, wodurch die Reibungskraft auf der Führungsoberfläche und schnell zum Sitz zurückkehren kann. Die Scheibe mit niedriger Masse und niedriger Störung fährt einen kurzen Schlaganfall und kontaktiert die Sitzfläche mit minimaler Auswirkungen. Dies kann die Beschädigungen der Sitzdichtungsfläche verringern und ein Sitzplatz von Sitzplätzen verhindern.
Das Axialflussprüfventil schließt schnell und ohne Aufprall die Ventilscheibe mit kleiner Masse und niedriger Trägheit durch einen kurzen Schlaganfall und kontaktiert die Ventilsitzoberfläche mit minimaler Aufprallkraft, wodurch die Ventilsitzdichtungsfläche in gutem Zustand bleiben und Beschädigungen vermeiden kann. Noch wichtiger ist, dass es die Bildung von Druckschwankungen minimiert und die Systemsicherheit gewährleistet.
