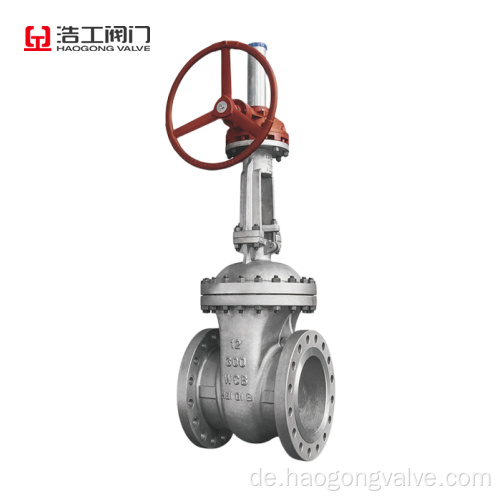

API-GTA-Ventil WCB 150LB-600lB

API -Gattentättigungsventil ist ein vom American Standard hergestelltes Gate -Ventil
Der Hauptunterschied zwischen amerikanischem Standardventil und dem nationalen Standardventil ist:
1. Die Einheiten sind unterschiedlich. Als Reaktion auf den Produktionsbedarf verschiedener Länder beträgt die Einheit des Nenndurchmessers des nationalen Standardventils MM und die Einheit des Nenndurchmessers des amerikanischen Standardventils (Zoll).
2. Die Abmessungen der geplanten und produzierten Flansche unter dem amerikanischen Standard und des nationalen Standards sind ebenfalls unterschiedlich. Zum Beispiel ist der nationale Standardventilflansch 5 mm kleiner als das amerikanische Standardventil. Das American Standard Gate Ventil und das Globusventil unterscheiden sich ebenfalls in der Größe des nationalen Standards.
3. Die strukturellen Längen der amerikanischen Standard- und nationalen Standardventile sind ebenfalls unterschiedlich.
4. Unterschiedliche Inspektionsanforderungen. Theoretisch sind die Inspektionsanforderungen der amerikanischen Standardventile viel höher als die der nationalen Standards.
5. Jetzt sind viele amerikanische Standards zu Weltstandards geworden. Für Ventile gibt es ASTM -Materialstandards, ASME -Druckdesign- und Fertigungsstandards, API -Ventilherstellung, Design, Produktion und Teststandards, die hauptsächlich in der petrochemischen Industrie verwendet werden. MSS ist ein üblicher Ventilreihenstandard; ANSI American National Standard; ISO World Standard

technische Parameter
Design und Herstellung: API 600, API 6d ...
Angesicht zu Angesicht: Ansi B16.10, API 6d ...
Flanschdimension: ANSI B16.5
Buttschweißungsabmessung: B16.25
Drucktemperatur: ANSI B16.34
Inspektion und Test: API 598, API 6d

Der Öffnungs- und Schließteil des Gentätesventils ist die Scheibe, und die Bewegungsrichtung des Gate ist senkrecht zur Richtung der Flüssigkeit. Das Gateventil kann nur vollständig geöffnet und vollständig geschlossen werden und kann nicht eingestellt oder gedrosselt werden. Der Keilwinkel variiert mit den Ventilparametern, normalerweise 50 und 2 ° 52 ', wenn die mittlere Temperatur nicht hoch ist. Das Tor des Keiltorventils kann in ein Ganzes verarbeitet werden, das ein starres Tor bezeichnet wird. Es kann auch zu einem Tor gemacht werden, das eine kleine Menge an Verformungen erzeugen kann, um seine Herstellbarkeit zu verbessern und die Abweichung des Dichtungsoberflächenwinkels während der Verarbeitung auszugleichen. Die Platte wird als elastisches Tor bezeichnet.

Wenn das Gateventil geschlossen ist, kann die Dichtfläche nur auf den mittelgroßen Druck abhängen, dh auf den mittleren Druck, um die Versiegelungsfläche des Gate zum Ventilsitz auf der anderen Seite zu drücken, um die Versiegelung der Versiegelung zu gewährleisten Versiegelungsfläche, die sich selbst versiegeln. Die meisten Ventile sind zum Versiegeln gezwungen, dh wenn das Ventil geschlossen ist, muss das Tor durch äußere Kraft gegen den Ventilsitz gezwungen werden, um die Dichtheit der Dichtfläche zu gewährleisten.
Das Gate des Gateventils bewegt sich linear mit dem Ventilstamm, das als Lift-Rod-Gate-Ventil bezeichnet wird (auch als offenes Rodentorventil bezeichnet). Normalerweise gibt es Trapezfäden auf der Hubstange. Durch die Mutter oben am Ventil und die Führungsrille am Ventilkörper wird die Drehbewegung in eine lineare Bewegung verwandelt, dh das Betriebsdrehmoment wird in den Betriebsschub geändert.
Wenn das Ventil geöffnet ist, ist der Fluidkanal vollständig ungehindert, wenn die Hubhöhe des Gate das 1: 1 -fache des Durchmessers des Ventils beträgt, aber diese Position kann während des Betriebs nicht überwacht werden. In der tatsächlichen Verwendung wird der Spitze des Ventilstamms als Zeichen verwendet, dh die Position, in der es nicht geöffnet werden kann, als voll geöffnete Position. Um das Sperrphänomen aufgrund von Temperaturänderungen zu berücksichtigen, wird es normalerweise in die obere Position geöffnet und dann zurück zu 1/2-1-Kurve als Position des vollständig geöffneten Ventils. Daher die vollständig geöffnete Position des Ventils gemäß der Position des Tors


Vorsichtsmaßnahmen:

Der Handrad-, Griff- und Übertragungsmechanismus dürfen nicht zum Heben verwendet werden, und die Kollision ist strengstens untersagt.
Doppelgate-Gate-Ventile sollten vertikal installiert werden (dh der Stamm befindet sich in der vertikalen Position und das Handrad befindet sich oben).
Das Gateventil mit dem Bypassventil sollte das Bypassventil vor dem Öffnen öffnen (um die Druckdifferenz zwischen Einlass und Auslass auszugleichen und die Öffnungskraft zu verringern).
Das Gentralventil mit dem Übertragungsmechanismus muss gemäß den Bestimmungen der Produktbeinhandbuch installiert werden.
Wenn das Ventil häufig verwendet wird, schmieren Sie es mindestens einmal im Monat.

Die Vorteile von Gentralventilen sind wie folgt:
1. Der Flüssigkeitswiderstand ist klein und die Dichtfläche weniger gebürstet und durch das Medium erodiert.
2. Es ist mehr arbeitssparend und schließt sich.
3. Die Strömungsrichtung des Mediums ist nicht eingeschränkt, der Durchfluss nicht gestört und der Druck nicht verringert.
4. Die Form ist einfach, die Strukturlänge kurz, der Herstellungsprozess ist gut und der Anwendungsbereich ist breit.
Die Nachteile von Gentralventilen sind wie folgt:
1. Es ist leicht, Erosion und Kratzer zwischen den Dichtflächen zu verursachen, und es ist schwer zu pflegen.
2. Die Gesamtgröße ist groß, ein bestimmter Raum ist zum Öffnen erforderlich und die Öffnungs- und Schließzeit ist lang.

Anwendungsbereich des Ventils
Gastes Stahltorventil ist für die Umwandlungsmethode des Nenndrucks 4,0 MPa ~ 10,0 MPa MPa (1 MPa = 10 kg) geeignet, und die Arbeitstemperatur beträgt minus 29 bis 600 Grad Celsius in Erdöl, Chemikalie, Pharmazeutikum, Dünger, Leistungsindustrie, Stromindustrie, Power Industry, Power Industry, Power Industry, Chemical, Pharmaceutical, Fertilizer, Power Industry, Industry, Power Industry, Industry, Power Industry, Chemical, Pharmaceutical, Fertilizer, Power Industry, Industry, Power Industry, Power Industry, Celsius usw. Auf den Pipelines verschiedener Arbeitsbedingungen wird das Pipeline -Medium abgeschnitten oder verbunden, und die Einstellung und Drosselung kann nicht durchgeführt werden. Anwendbare Medien sind: Wasser, Öl, Dampf, saure Medien usw.



Installation
1. Überprüfen Sie den Ventilhohlraum und die Dichtfläche vor der Installation, und es darf kein Schmutz oder Sand haften. 2. Die Schrauben eines jeden Anschlussteils sollten gleichmäßig festgezogen werden. 3. Überprüfen Sie die Packteile und erfordern Komprimierung, was nicht nur die Enge der Verpackung sicherstellt, sondern auch sicherzustellen, dass das Tor flexibel geöffnet werden kann. 4. Vor der Installation des Ventils muss der Benutzer das Ventilmodell und die Verbindungsgröße überprüfen und auf die Durchflussrichtung des Mediums achten, um die Konsistenz der Ventilanforderungen zu gewährleisten. 5. Bei der Installation des Ventils muss der Benutzer den erforderlichen Ventilantrieb reservieren. 6. Die Verkabelung des Antriebsgeräts muss gemäß dem Schaltplan durchgeführt werden. 7. Das Gateventil muss regelmäßig gehalten werden und darf nach Belieben nicht gestoßen und gepresst werden, um die Dichtung nicht zu beeinflussen.
