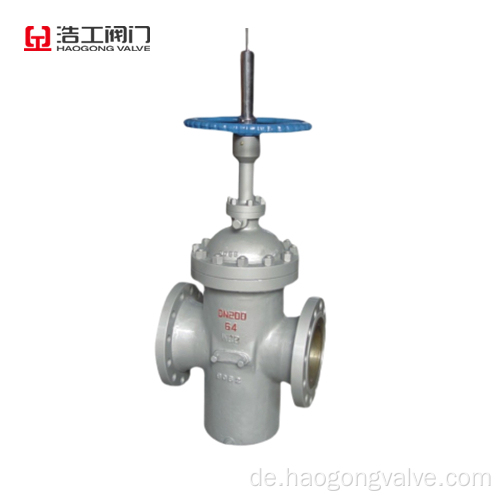

Parallele Doppelscheibenplatten -Ventil WCB

Das parallele Doppelscheibenplattenventil eignet sich für geschlossene Ausrüstungsgeräte auf Rohrleitungen mit Wasser und Abwasser als Medium und darf nicht für die Durchflussregulation und -entleerung verwendet werden. Häufig in Erdöl, Chemikalie, Pharmazeutika, Strom und anderen Branchen verwendet. Öffnen und schließen Sie die Rohrleitung von Dampf, Wasser, Öl und anderen Medien mit Nenndruck ≤ 1,0 mPa.
1. Die Versiegelungsstruktur des Ventilsitzes sollte elastisch und vorinstalliert sein, und die stromaufwärts gelegenen und stromabwärts gelegenen Versiegelungssitze werden gleichzeitig versiegelt. Es gibt immer eine persönliche Versiegelung zwischen dem Ventilsitz und der Siegel.
2. Der Ventilsitz hat eine selbstverzählte Funktion und wird während des Ventilöffnungs- oder Abschlussprozesses nicht direkt vom Luftstrom durchsucht. Sitze sollten aus geschmiertem, nicht tragendem Material bestehen.
3. Das Versagen des Ventilantriebs wirkt sich nicht auf andere Teile des Ventils aus, und die Wartungs- und Ersatzarbeit kann ohne Abbau des Ventils durchgeführt werden.
(1) Jochärmel - Aluminium -Bronze -Joch -Ärmel verfügen über Nadelschublager, um das Betriebsdrehmoment zu minimieren.
(2) STEM - Gewindelänge zu Klammer; Pin und Spot Weld; für Stabilität.
(3) Druckdichtung - Einfache Konstruktion mit segmentierter Stützring und versilberter Weichstahldichtung, um die Demontage zu erleichtern und eine Motorhaubendichtung zu erreichen.
(4) Sitzringe - Schweißsitzringe sind senkrecht zum Durchflussdurchgang für die einfache Wartung.
(5) Aktuatoren - Diese Ventile können mit elektrischen, hydraulischen oder pneumatischen Aktuatoren konfiguriert werden. Unterhalb von DN300 ist mit einem Standard -Manual -Handrad ausgestattet und über DN350 mit dem Betriebsmechanismus des helikalen Zahnrads ausgestattet.
.
(7) Drüse-zweiteilige, selbsteinstellende Drüse, um nicht ausgeworfen zu werden.
(8) Integraler Rücksitz-hart gesichert für maximale Lebensdauer.
(9) Disc-Die federbelastete Scheibe setzt sich selbst ein und verringert die Drehmomentanforderungen des Stellantriebs.
(10) Integrale Stopps - Integrale Gusshalterung stoppt, die die zusammengesetzten Halterungsscheiben für einen stabileren und zuverlässigeren Sitz positionieren. Z44, Z43F Doppel -Tor -Platten -Gattentorventil
