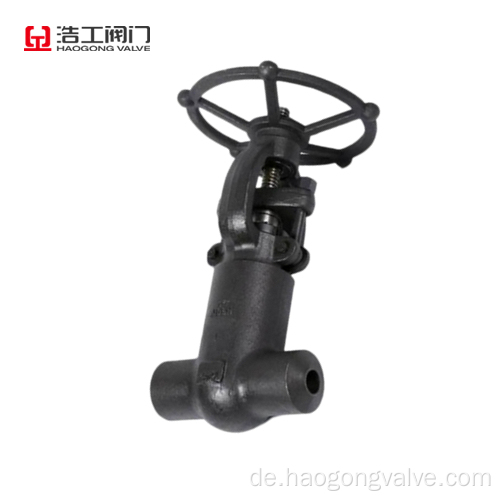

Druckdichtung Gattenträger geschmiedetem Stahl

Druckdichtungspalze werden im Allgemeinen unter hoher Temperatur und hohem Druck verwendet. Sein Arbeitsprinzip und seine Funktion ähneln den gewöhnlichen Tortenventilen, aber die Versiegelungsleistung ist besser. Um die Sicherheit des Ventils in extremen Umgebungen zu gewährleisten, muss sichergestellt werden, dass das Ventil nicht läuft. Daher ist es notwendig, ein selbstversiegeltes Gattenty-Ventil mit einer besseren Versiegelungsleistung anzuwenden.
Erzwungene Versiegelung des Ventils: Ziehen Sie die mittleren Flanschschrauben an, tragen Sie den Druck auf die Dichtung aus, die vorübergehende Dichtung wird komprimiert und die ungleichmäßige Mikrolücke auf der Dichtfläche wird gefüllt. Auf diese Weise wird der anfängliche Versiegelungszustand gebildet, um das Austreten des Mediums zu verhindern, und das Vorspannungsverhältnis wird auf der Dichtfläche gebildet. Wenn der mittlere Druck steigt und das Ventil betrieben wird, sinkt das Vorspannungsverhältnis auf der Dichtfläche und die Dichtung erholt sich. Wenn die Dichtung eine ausreichende Erholungsfähigkeit aufweist, ist das Arbeitsverdichtungsverhältnis auf der Dichtfläche immer größer als beim Vergleich des Mediums und des Betriebsdrucks, die Dichtungsfläche hält einen guten Versiegelungszustand bei. Es ist ersichtlich, dass der notwendige Zustand für die Zwangsversiegelung darin besteht, dass eine bestimmte verbleibende Presskraft immer noch auf der Dichtfläche unter der Wirkung von mittlerem Druck und Betriebskraft aufrechterhalten werden kann. Es sollte betont werden, dass der mittlere Druck bei erzwungener Versiegelung immer zur Reduzierung des vorinstallierten Siegelverhältnisses reduziert wird
Bevor die Selbstverkleidungsdichtung des Ventils den Druck erhöht, ziehen Sie zuerst die Schrauben fest, um die Motorhaube zu erhöhen, sodass der anfängliche Versiegelungszustand zwischen der Motorhaube und der keilförmigen Dichtung sowie zwischen dem Ventilkörper und dem Keil gebildet wird. Formte Dichtung - Vorspannung auf der Dichtfläche Vergleiche Druck. Wenn der mittlere Druck steigt, steigt das Versiegelungsverhältnis zwischen der Ventilabdeckung und der keilförmigen Dichtung sowie zwischen dem Ventilkörper und der keilförmigen Dichtung allmählich mit zunehmender Druck. In der Selbstverdünnung besteht das Arbeitsdichtungsverhältnis auf der Versiegelungsfläche aus zwei Teilen: Eines ist das Verhältnis der engen Dichtung und das andere das Verhältnis, das durch den mittleren Druck gebildet wird. Es sollte betont werden, dass der Druck des Mediums in der Selbstdichtung immer dazu tendiert, das Verhältnis von Vorverkleidungen zu erhöhen und die Dichtungsleistung zu erhöhen. Je höher der mittlere Druck, desto größer ist das Arbeitsverhältnisverhältnis und desto besser die Dichtungsleistung. Nach diesem Merkmal handelt es sich um eine Selbstverdichtung, eine Hochdruckversiegelungstechnologie, die häufig in Hochtemperatur- und Hochdruckventilen verwendet wird.

Der Öffnungs- und Schließteil des Gentätesventils ist die Scheibe, und die Bewegungsrichtung des Gate ist senkrecht zur Richtung der Flüssigkeit. Das Gateventil kann nur vollständig geöffnet und vollständig geschlossen werden und kann nicht eingestellt oder gedrosselt werden. Der Keilwinkel variiert mit den Ventilparametern, normalerweise 50 und 2 ° 52 ', wenn die mittlere Temperatur nicht hoch ist. Das Tor des Keiltorventils kann in ein Ganzes verarbeitet werden, das ein starres Tor bezeichnet wird. Es kann auch zu einem Tor gemacht werden, das eine kleine Menge an Verformungen erzeugen kann, um seine Herstellbarkeit zu verbessern und die Abweichung des Dichtungsoberflächenwinkels während der Verarbeitung auszugleichen. Die Platte wird als elastisches Tor bezeichnet.

Wenn das Gateventil geschlossen ist, kann die Dichtfläche nur auf den mittelgroßen Druck abhängen, dh auf den mittleren Druck, um die Versiegelungsfläche des Gate zum Ventilsitz auf der anderen Seite zu drücken, um die Versiegelung der Versiegelung zu gewährleisten Versiegelungsfläche, die sich selbst versiegeln. Die meisten Ventile sind zum Versiegeln gezwungen, dh wenn das Ventil geschlossen ist, muss das Tor durch äußere Kraft gegen den Ventilsitz gezwungen werden, um die Dichtheit der Dichtfläche zu gewährleisten.
Das Gate des Gateventils bewegt sich linear mit dem Ventilstamm, das als Lift-Rod-Gate-Ventil bezeichnet wird (auch als offenes Rodentorventil bezeichnet). Normalerweise gibt es Trapezfäden auf der Hubstange. Durch die Mutter oben am Ventil und die Führungsrille am Ventilkörper wird die Drehbewegung in eine lineare Bewegung verwandelt, dh das Betriebsdrehmoment wird in den Betriebsschub geändert.
Wenn das Ventil geöffnet ist, ist der Fluidkanal vollständig ungehindert, wenn die Hubhöhe des Gate das 1: 1 -fache des Durchmessers des Ventils beträgt, aber diese Position kann während des Betriebs nicht überwacht werden. In der tatsächlichen Verwendung wird der Spitze des Ventilstamms als Zeichen verwendet, dh die Position, in der es nicht geöffnet werden kann, als voll geöffnete Position. Um das Sperrphänomen aufgrund von Temperaturänderungen zu berücksichtigen, wird es normalerweise in die obere Position geöffnet und dann zurück zu 1/2-1-Kurve als Position des vollständig geöffneten Ventils. Daher die vollständig geöffnete Position des Ventils gemäß der Position des Tors


Vorsichtsmaßnahmen:

Der Handrad-, Griff- und Übertragungsmechanismus dürfen nicht zum Heben verwendet werden, und die Kollision ist strengstens untersagt.
Doppelgate-Gate-Ventile sollten vertikal installiert werden (dh der Stamm befindet sich in der vertikalen Position und das Handrad befindet sich oben).
Das Gateventil mit dem Bypassventil sollte das Bypassventil vor dem Öffnen öffnen (um die Druckdifferenz zwischen Einlass und Auslass auszugleichen und die Öffnungskraft zu verringern).
Das Gentralventil mit dem Übertragungsmechanismus muss gemäß den Bestimmungen der Produktbeinhandbuch installiert werden.
Wenn das Ventil häufig verwendet wird, schmieren Sie es mindestens einmal im Monat.

Die Vorteile von Gentralventilen sind wie folgt:
1. Der Flüssigkeitswiderstand ist klein und die Dichtfläche weniger gebürstet und durch das Medium erodiert.
2. Es ist mehr arbeitssparend und schließt sich.
3. Die Strömungsrichtung des Mediums ist nicht eingeschränkt, der Durchfluss nicht gestört und der Druck nicht verringert.
4. Die Form ist einfach, die Strukturlänge kurz, der Herstellungsprozess ist gut und der Anwendungsbereich ist breit.
Die Nachteile von Gentralventilen sind wie folgt:
1. Es ist leicht, Erosion und Kratzer zwischen den Dichtflächen zu verursachen, und es ist schwer zu pflegen.
2. Die Gesamtgröße ist groß, ein bestimmter Raum ist zum Öffnen erforderlich und die Öffnungs- und Schließzeit ist lang.

Anwendungsbereich des Ventils
Gastes Stahltorventil ist für die Umwandlungsmethode des Nenndrucks 4,0 MPa ~ 10,0 MPa MPa (1 MPa = 10 kg) geeignet, und die Arbeitstemperatur beträgt minus 29 bis 600 Grad Celsius in Erdöl, Chemikalie, Pharmazeutikum, Dünger, Leistungsindustrie, Stromindustrie, Power Industry, Power Industry, Power Industry, Chemical, Pharmaceutical, Fertilizer, Power Industry, Industry, Power Industry, Industry, Power Industry, Chemical, Pharmaceutical, Fertilizer, Power Industry, Industry, Power Industry, Power Industry, Celsius usw. Auf den Pipelines verschiedener Arbeitsbedingungen wird das Pipeline -Medium abgeschnitten oder verbunden, und die Einstellung und Drosselung kann nicht durchgeführt werden. Anwendbare Medien sind: Wasser, Öl, Dampf, saure Medien usw.



Installation
1. Überprüfen Sie den Ventilhohlraum und die Dichtfläche vor der Installation, und es darf kein Schmutz oder Sand haften. 2. Die Schrauben eines jeden Anschlussteils sollten gleichmäßig festgezogen werden. 3. Überprüfen Sie die Packteile und erfordern Komprimierung, was nicht nur die Enge der Verpackung sicherstellt, sondern auch sicherzustellen, dass das Tor flexibel geöffnet werden kann. 4. Vor der Installation des Ventils muss der Benutzer das Ventilmodell und die Verbindungsgröße überprüfen und auf die Durchflussrichtung des Mediums achten, um die Konsistenz der Ventilanforderungen zu gewährleisten. 5. Bei der Installation des Ventils muss der Benutzer den erforderlichen Ventilantrieb reservieren. 6. Die Verkabelung des Antriebsgeräts muss gemäß dem Schaltplan durchgeführt werden. 7. Das Gateventil muss regelmäßig gehalten werden und darf nach Belieben nicht gestoßen und gepresst werden, um die Dichtung nicht zu beeinflussen.

technische Parameter
Festigkeitstest: 2.4, 3,8, 6,0, 9,6, 15,0, 3,1, 7,8, 10,2, 15,3, 23,1, 3,1, 7,8
Versiegelungstest: 1.8, 2,8, 4,0, 7,0, 11,0, 2,1, 5,6, 7,5, 11,2, 16,8, 2,1, 5,6,
Luftdichtungstest: 0,5 ～ 0,7
Arbeitstemperatur: PTFE ≤ 15 ℃ PPL ≤ 300 ℃ Kohlefaser ≤ 350 ℃
Anwendbares Medium: C: Wasser, Öl, Dampf P: Salpetersäure (Temperatur 200 ℃) r: Essigsäure (Temperatur 200 ℃)
Design-Parameter:
Design und Herstellung: GB/T12237-2007
Flanschverbindung: JB/T79-94, GB9113-2000
Strukturlänge: GB12221-2005
Nenndurchmesser: DN15 ~ DN150mm
Nenndruck: PN1.6, 2,5, 4,0 mPa.
